AE2000型人工耳是对堵塞型耳机做声学测量的模拟器(堵塞型耳机是与耳道紧密耦合的插入式耳机)包括助听器的检测,它包括一个声学耦合腔,RST型的压力场麦克风及其前置放大器和一个底座,由不含磁的不锈钢材质制成,符合国际测试标准。AE2000型麦克风能够完全符合IEC60318-4(60711)标准,耦合腔的声阻抗是模拟真实人耳在没有泄露的情况下的声阻抗,耦合腔中安装了1/2英寸麦克风,底座可以安装1/2英寸前置麦克风,麦克风和前置通过一个直角适配器连接。

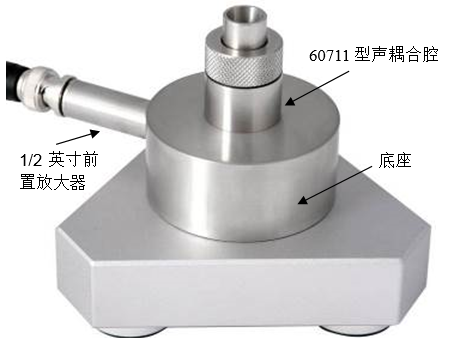

图1 AE2000 |
图2 双通道麦克风供电电源——PM2000-c |
基本特征
◆ 符合IEC 60711和ANSI S3.25标准
◆ 测试结果的可重复性和稳定性
◆ 测量耳机、耳塞、助听器的频响、失真和灵敏度
◆ 校准和使用方便
结构
AE2000型人工耳由下面主要配件组成:
◆ SC0002型: IEC60711 人工耳模拟器
◆ RST 4000-S型:1/2英寸宽频压力场麦克风和前置
备注
利用AE2000做电声测试,需要以下必备设备:
◆ 1/2英寸ICP麦克风前置供电器(如RSTech的PM2000-C型供电器)
◆ 校准麦克风的标准声源(如B&K的4231型校准器)
◆ 声学测试仪,通过发送和接收待测体的信号分析声学属性(RSTech的TrustSystem电声测试仪)
技术参数
◆ 标准:符合ITU-T P.57 1型仿真耳标准
◆ 频率响应:20Hz-20kHz
◆ 灵敏度:10mV/Pa,-40dB±re1V/Pa
◆ 极化电压:0V
◆ 高×直径×重量:94mm*100mm*0.8Kg
◆ 附件:BNC-BNC连接线
◆ 环境湿度范围:0 to 100%
测试应用
AE2000型人工耳可广泛用于耳机,话机以及受话器的测试,在实际使用过程中,AE2000也可与AM3000人工嘴,软耳以及相应支架构成HD300耳机专用测试支架,以满足头戴式耳机的规范化测试需求。

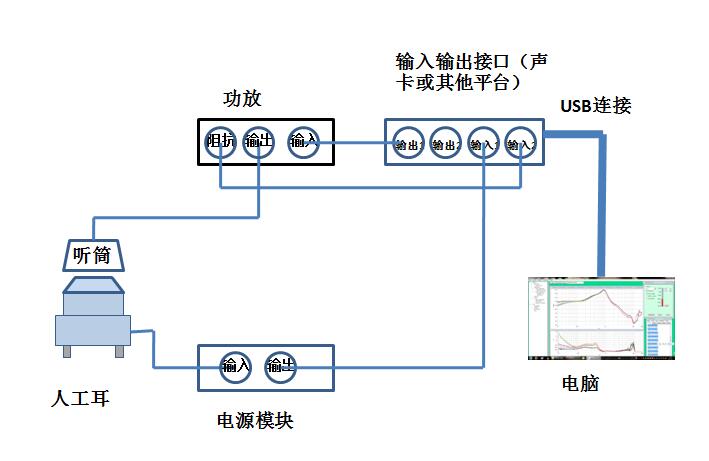

图4 听筒测试图

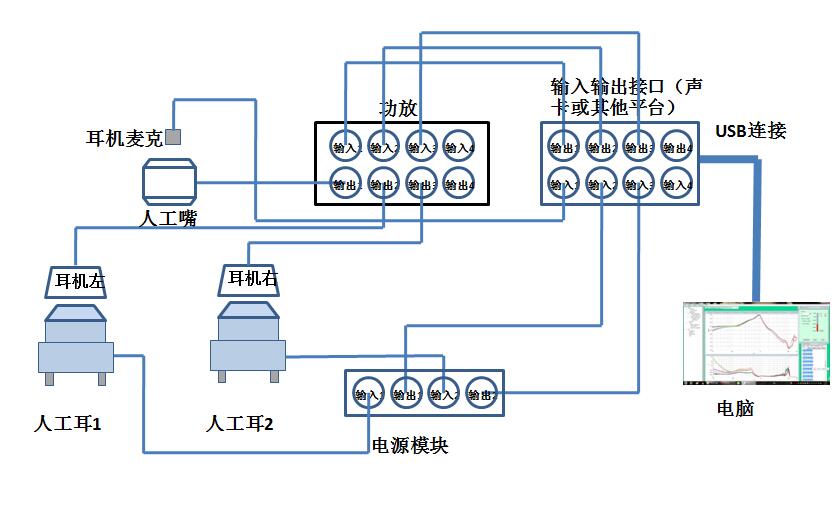

图5 耳机测试图

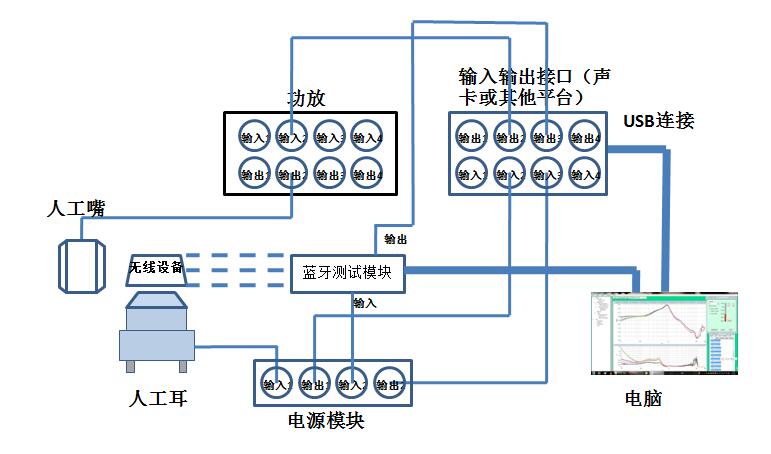

图6 无线音频设备测试图 |

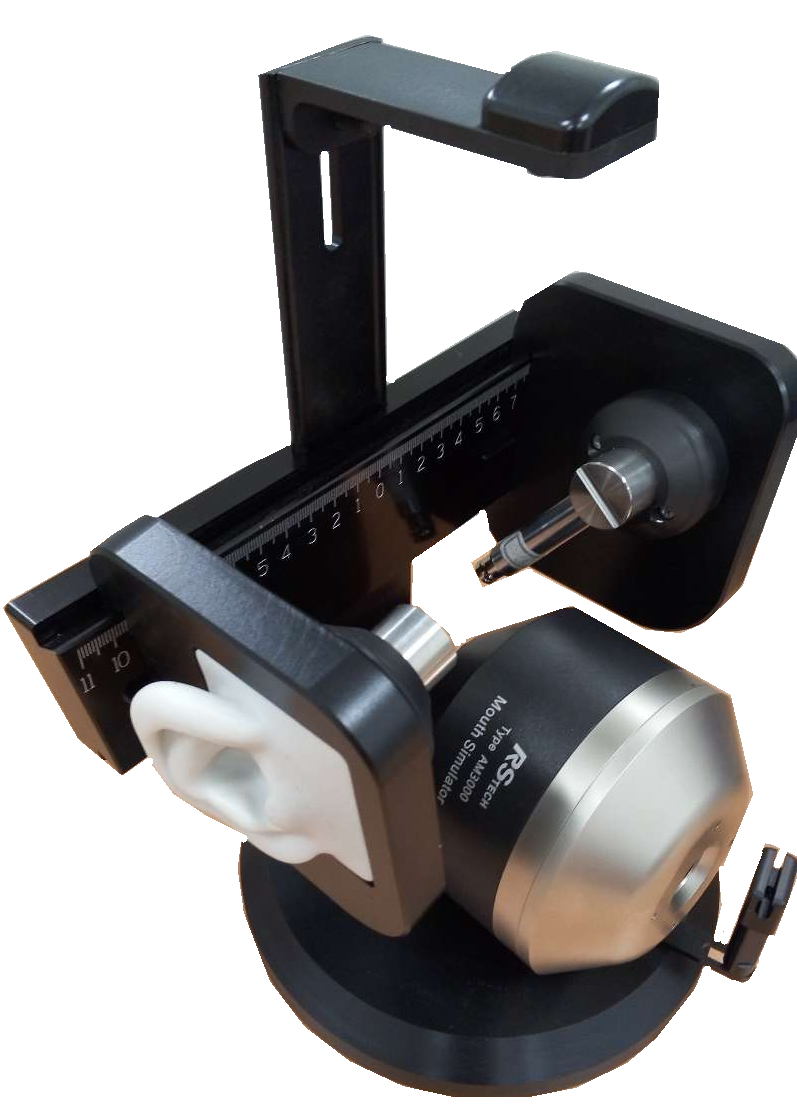

图3 耳机专用测试支架—HD300

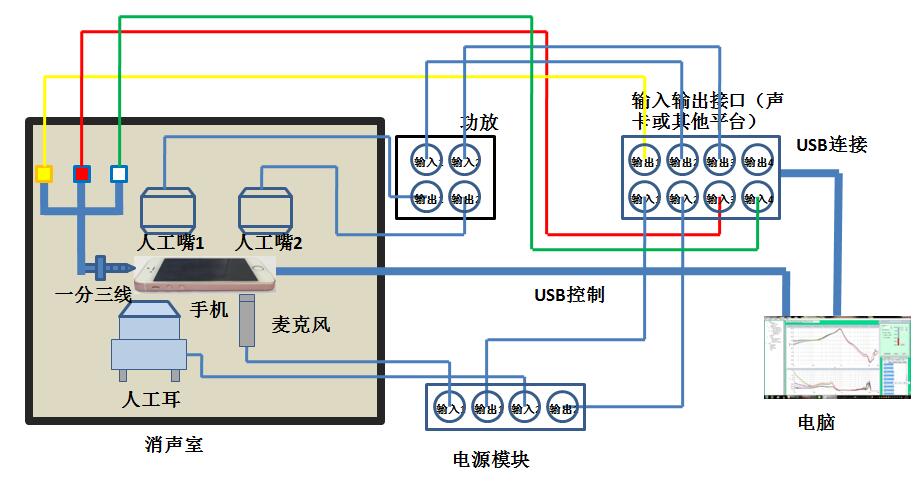

图7 手机整机测试图 |
