产品描述

        全自动测试流水线系统是由自动化输送系统、工业机器人/机械手、气动隔音屏蔽测试箱、高精度声学/视觉/测控仪器及控制系统集成的工业级全自动在线检测解决方案。系统可在无需人工干预的情况下完成产品自动供料、精准定位、多工位在线闭环测试、自动分选与数据追溯，大幅提高生产节拍与产品测试一致性。

用途

广泛应用于智能手机、平板电脑、TWS耳机、智能音箱、麦克风阵列/模组、扬声器单体、微特电机等消费电子与精密制造领域的在线批量自动化检测。

主要测试项目

·  电声性能测试：频响曲线（SPL/FR）、总谐波失真（THD）、异常音（Rub & Buzz）、灵敏度、阻抗、F0共振频率、极性与相位；

·  光学视觉检测：摄像头白场/黑场、闪光灯校准、SFR解析力、色卡色准与畸变检测；

·  人机交互（MMI）测试：物理按键力度与行程、旋钮阻尼、接口通断、LED指示灯识别；

·  马达振动噪声（NVH）测试：电机马达振动加速度、运行噪声声压级与异音在线质检。

产品特点

·  高节拍与高产能：支持“一拖多”多工位并行异步测试，产线综合UPH达 300～400+ pcs/h；

·  高隔离度测试环境：配备定制气动隔音箱/在线听音房，箱内本底噪声 ≤30 dB(A)≤30 dB(A)，隔音量 ≥35 dB≥35 dB，有效屏蔽车间干扰；

·  高精度定位与测试一致性：伺服定位精度达 ±0.05 mm±0.05 mm，配合仿形治具杜绝人工操作误差；

·  全自动供料与分选：支持Tray盘自动供料/码垛，OK/NG良品不良品自动分流；

·  数据追溯与MES对接：自动扫码绑定SN，测试数据实时上传工厂MES/ERP系统。

主要技术参数

·  测试节拍（CT）：8 ～ 15 秒/pcs

·  产线综合UPH：300 ～ 400+ pcs/h

·  隔音箱隔音量（TL）：≥35 dB≥35 dB（100Hz ～ 10kHz）

·  箱内本底噪声：≤30 dB(A)≤30 dB(A)（车间环境 ≥80 dB≥80 dB 条件下）

·  重复定位精度：±0.05 mm±0.05 mm

·  上下料形式：六轴工业机器人 / 多轴伺服机械手 / 自动Tray盘机

·  输送形式：倍速链流水线 / 工业平皮带线

·  通讯接口：TCP/IP（RJ45以太网）、RS232/RS485、工业IO

·  供电与气源：AC 220V 50Hz，0.5 ～ 0.7 MPa

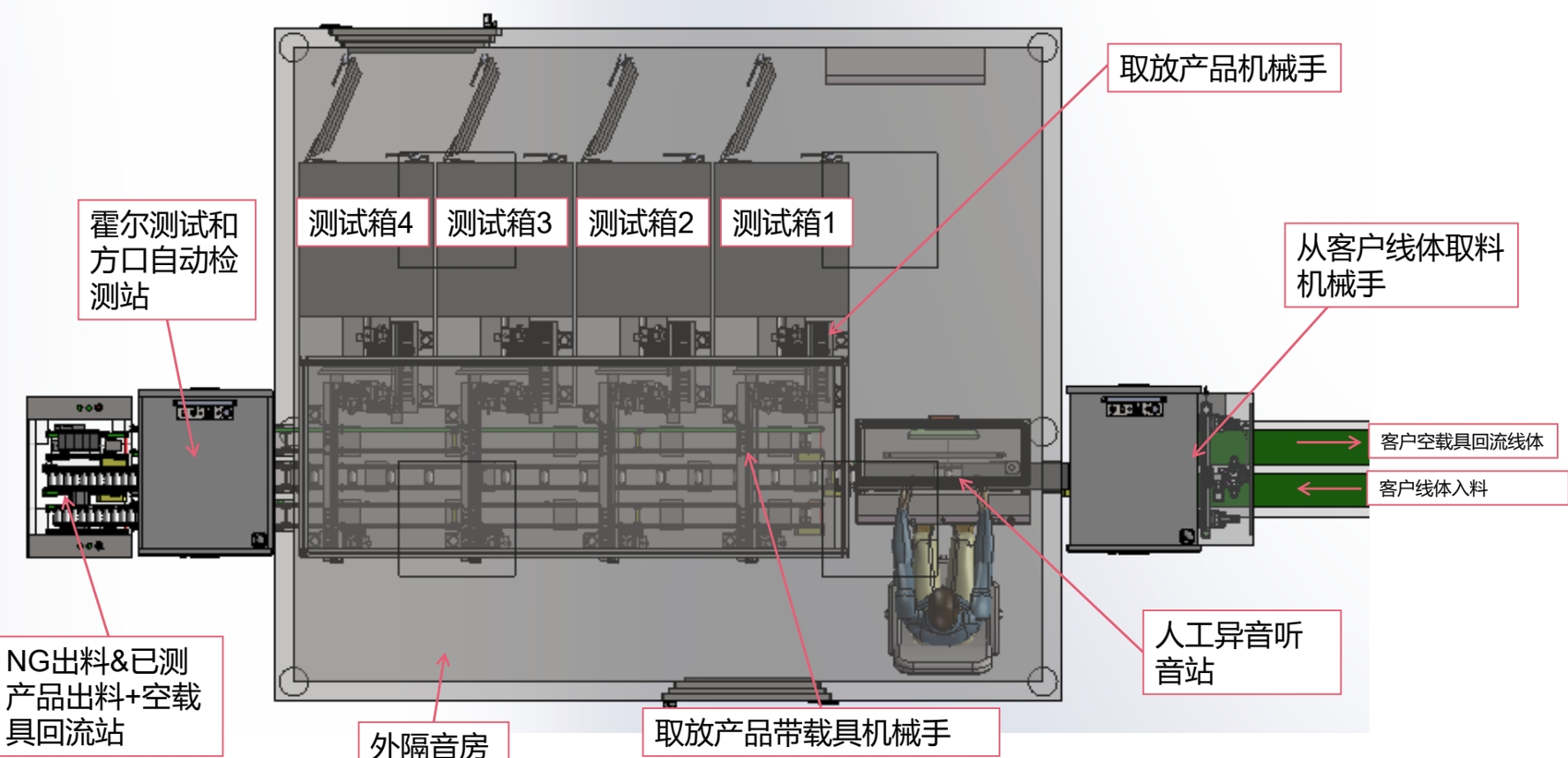

示例1 耳机测试

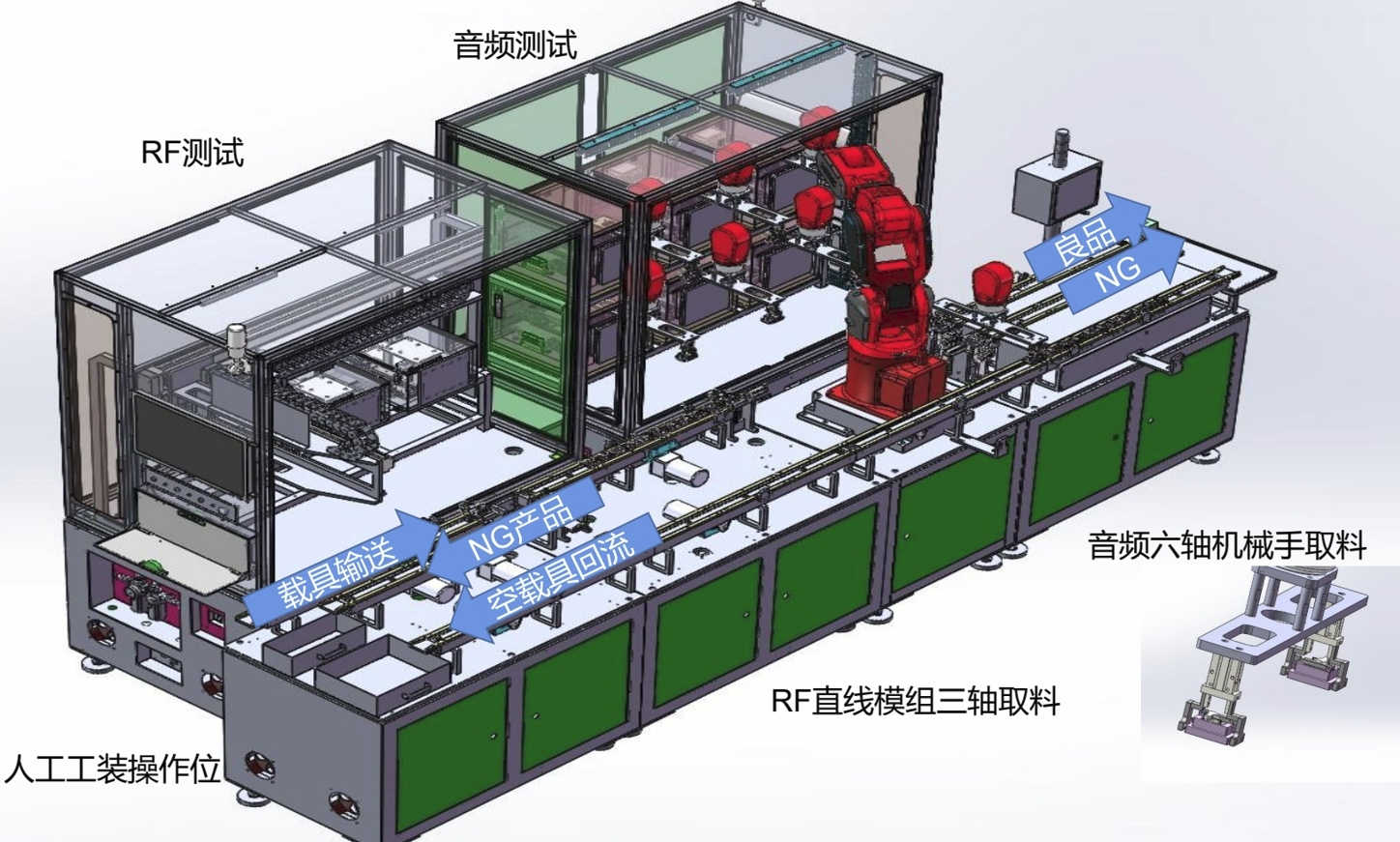

示例2 马达振动噪音测试
