系统整体介绍
Eagle Eye 鹰眼测试系统为我司自主研发的新一代视觉检测系统,它是具体针对电子产品的屏幕、摄像头成像质量检测的一款功能强大的图像处理软件,并配合产线生产特点设计了十分人性化的工具界面,亦可按照客户需求定制软件,实用价值一流。
鹰眼测试软件具备高效、强大的图像处理能力,测试过程中,Camera拍摄的照片能够实时地展示在软件预览图上,并且可以将坏点区域准确标出。此外,客户还可以根据自己产线实际的生产定制测试流程,界面亦可灵活定制,Eagle Eye可以很好的契合用户需求。
测试项目
使用鹰眼测试软件可以迅速客观的分析以下参数:
1)白卡成像的黑点、黑团、暗角、亮点、白团、偏色、线条等,并可标出各类坏点的准确位置;
2)黑卡(暗环境)成像的亮点、亮团、彩点、彩团、花屏、线条等,并可标出各类坏点的准确位置;
3)可定制各种复合ISO标准的色卡(如下图),测试色卡成像的清晰度、偏色、白平衡;
4)OIS成像的清晰度、偏色等;
5)闪光灯的光学效果测试。
测试实例
1、后置色卡近焦拍照

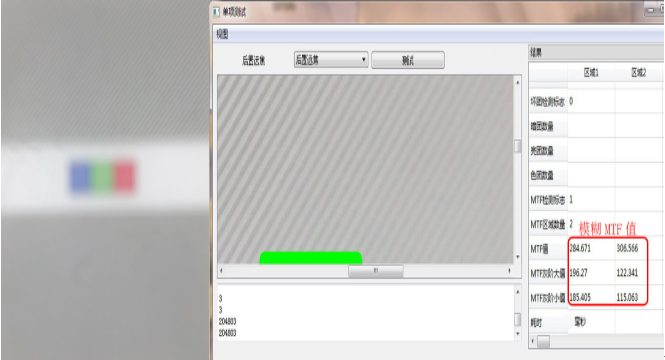

手机后置摄像头(主摄像头)拍摄距离镜头100mm处的一张标准色卡,软件分析图像解析力MTF值,分析色彩的RGB及HSV值,测出拍照是否清晰,是否色彩正常。典型的后置近焦拍照模糊问题,如下所示:
2、后置色卡远焦拍照
手机后置摄像头与色卡之前加一个中继镜,使其拍摄的色卡距离增大到2m以上(模拟远焦),软件分析图像解析力MTF值,分析色彩的RGB及HSV值,测出拍照是否清晰,是否色彩正常。典型的后置远焦问题,如下图所示(偏色):
3、前置色卡拍照

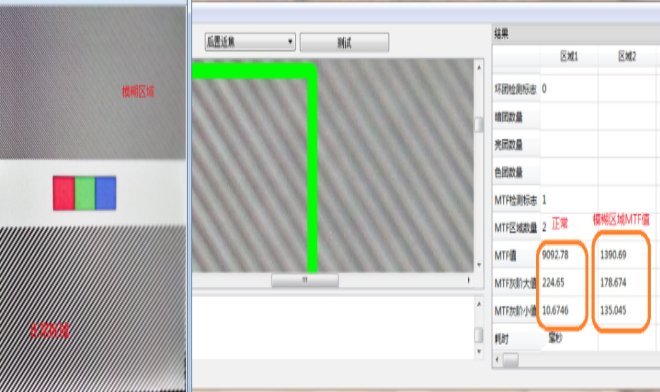

手机前置摄像头(主摄像头)拍摄距离镜头300mm处的一张标准色卡,软件分析图像解析力MTF值,分析色彩的RGB及HSV值,测出拍照是否清晰,是否色彩正常。典型的前置模糊问题,如下图所示:
